Mjerni instrument koji ima unutarnji otpor 30Ω pokazuje puni otklon kad njime teče struja 1 mA. Koliki predotpor treba s njime spojiti u seriju da bi mogao služiti kao voltmetar do 25 V?


Točan odgovor


Halpa

prije 7 mjeseci

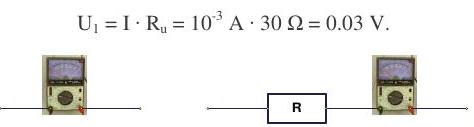

\mathrm{R}_{\mathrm{u}}=30 \Omega, \quad \mathrm{I}=1 \mathrm{~mA}=10^{-3} \mathrm{~A}, \quad \mathrm{U}=25 \mathrm{~V}, \quad \mathrm{R}=? Napon na mjernom instrumentu je: Budući da želimo mjeriti napone do 25 \mathrm{~V}, povećanje mjernog područja iznosi: n=\frac{U}{U_{1}}=\frac{25 \mathrm{~V}}{0.03 \mathrm{~V}}=833.33 Predotpor (šant) koji treba ugraditi u seriju s mjernim instrumentom ima vrijednost: \mathrm{R}=(\mathrm{n}-1) \cdot \mathrm{R}_{\mathrm{u}}=(833.33-1) \cdot 30 \Omega=24969.9 \Omega . Vježba 005 Mjerni instrument koji ima unutarnji otpor 30 \Omega pokazuje puni otklon kad njime teče struja 1 mA. Koliki predotpor treba s njime spojiti u seriju da bi mogao služiti kao voltmetar do 24 V? Rezultat: \quad 23970 \Omega.

Odgovorite

Kako biste odgovorili morate biti logirani
