Ampermetar ima mjerno područje 1 A i unutarnji otpor 0.1Ω. Njime treba mjeriti struje iznosa do 3 A. Koliki je dodatni otpor potrebno spojiti s ampermetrom u strujnom krugu kako bi to bilo moguće?


Točan odgovor


Halpa

prije 7 mjeseci

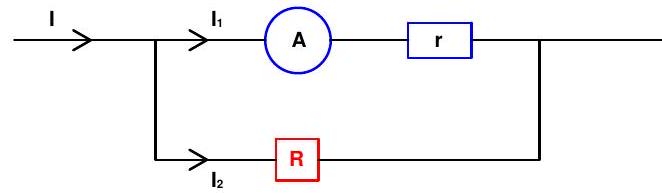

\mathrm{I}_{1}=1 \mathrm{~A}, \quad \mathrm{r}=0.1 \Omega, \quad \mathrm{I}=3 \mathrm{~A}, \quad \mathrm{R}=? Napon mjerimo voltmetrom. Njega spajamo paralelno trošilu ili izvoru. Ohmov zakon je temeljni zakon elektrotehnike. Ako je otpor vodiča uz stalnu temperaturu stalan, kažemo da za vodič vrijedi Ohmov zakon I=\frac{U}{R} \Rightarrow U=I \cdot R-\text { pad hapona } gdje je I jakost struje kroz strujni krug u amperima (A), U napon izvora u voltima (V), R ukupan otpor strujnog kruga u omima (\Omega). Č trom nazivamo svaku točku u strujnom krugu gdje se struja može granati u barem tri vodiča. Struja koja ulazi u čvor jednaka je zbroju struja koje iz njega izlaze. I=I_{1}+I_{2}+I_{3}+\ldots+I_{n} . Pri usporednom spajanju vodiča zbroj jakosti struja u svim granama jednak je jakosti struje prije i poslije grananja. Pad napona na krajevima svih vodiča koji su spojeni u paralelu jednak je. U_{1}=U_{2}=U_{3}=\ldots=U_{n} \quad, \quad I_{1} \cdot R_{1}=I_{2} \cdot R_{2}=I_{3} \cdot R_{3}=\ldots=I_{n} \cdot R_{n} . Svi paralelno spojeni otpori imaju jednak napon. Kroz dodatni otpor R teče struja I_{2}. I_{1}+I_{2}=I \Rightarrow I_{2}=I-I_{1}=3 A-1 A=2 A . Dodatni otpor R mora se spojiti usporedno (paralelno) s ampermetrom. Pad napona: - na ampermetru unutarnjeg otpora \mathrm{r} iznosi U_{a}=I_{1} \cdot r - na otporniku otpora R iznosi U_{R}=I_{2} \cdot R . Zbog paralelnog spoja padovi napona su međusobno jednaki. U_{R}=U_{a} \Rightarrow I_{2} \cdot R=I_{1} \cdot r \Rightarrow I_{2} \cdot R=I_{1} \cdot r / \cdot \frac{1}{I_{2}} \Rightarrow R=\frac{I_{1} \cdot r}{I_{2}}=\frac{1 A \cdot 0.1 \Omega}{2 A}=0.05 \Omega . Vježba 247 Ampermetar ima mjerno područje 2 A i unutarnji otpor 0.1 \Omega . Njime treba mjeriti struje iznosa do 4 A. Koliki je dodatni otpor potrebno spojiti s ampermetrom u strujnom krugu kako bi to bilo moguće? Rezultat: \quad 0.05 \Omega.

Odgovorite

Kako biste odgovorili morate biti logirani
