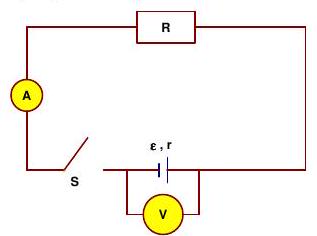

Otpornik otpora R = 100Ω preko sklopke S spojen je na izvor elektromotornog napona ε i unutarnjeg otpora r, kao što je prikazano na crtežu. Ako je sklopka S otvorena, voltmetar pokazuje 4.5 V. Ako je sklopka zatvorena, ampermetar pokazuje 0.04 A. Pretpostavite da su ampermetar i voltmetar idealni. Koliki je unutarnji otpor baterije? []


Točan odgovor


Halpa

prije 7 mjeseci

\mathrm{R}=100 \Omega, \quad \varepsilon=4.5 \mathrm{~V}, \quad \mathrm{I}=0.04 \mathrm{~A}, \quad \mathrm{r}=? Kada je izvor elektromotornog napona \varepsilon priključen u strujni krug, njegov se napon raspodjeljuje na pad napona na unutrašnjem otporu R_{u} izvora \left(I \cdot R_{u}\right) i pad napona \left(I \cdot R_{v}\right) u vanjskom krugu. \begin{gathered} \varepsilon=I \cdot R_{u}+I \cdot R_{v} \Rightarrow \varepsilon=I \cdot\left(R_{u}+R_{v}\right) . \\ \varepsilon=I \cdot(R+r) \Rightarrow I \cdot(R+r)=\varepsilon \Rightarrow I \cdot(R+r)=\varepsilon / \cdot \frac{1}{I} \Rightarrow R+r=\frac{\varepsilon}{I} \Rightarrow \\ \Rightarrow r=\frac{\varepsilon}{I}-R=\frac{4.5 V}{0.04 A}-100 \Omega=12.5 \Omega . \end{gathered}

Vježba

Otpornik otpora \mathrm{R}=100 \Omega preko sklopke \mathrm{S} spojen je na izvor elektromotornog napona \varepsilon \mathrm{i} unutarnjeg otpora \mathrm{r}, kao što je prikazano na crtežu. Ako je sklopka \mathrm{S} otvorena, voltmetar pokazuje 9 \mathrm{~V} . Ako je sklopka zatvorena, ampermetar pokazuje 0.08 A. Pretpostavite da su ampermetar i voltmetar idealni. Koliki je unutarnji otpor baterije? Rezultat: \quad 12.5 \Omega.
