Žarulja je predviđena da radi na naponu od 12 V i pritom ima otpor R. Na raspolaganju imamo izvor napona od 36 V, zanemarivog unutarnjeg otpora i promjenljivi otpornik. Koliki mora biti otpor promjenljivog otpornika da bi žarulja normalno svijetlila? $$ \begin{array}{llll} \text { A. } \frac{R}{2} & \text { B. } \frac{R}{3} & \text { C. } \frac{2 \cdot R}{3} & \text { D. } 2 \cdot R \end{array} $$


Točan odgovor


Halpa

prije 10 mjeseci

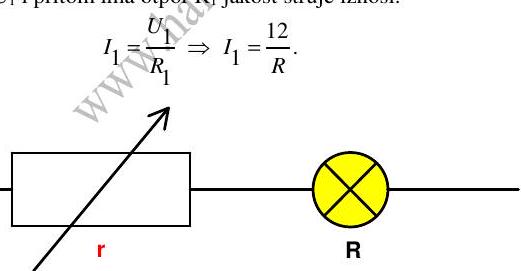

\mathrm{U}_{1}=12 \mathrm{~V}, \quad \mathrm{R}_{1}=\mathrm{R}, \quad \mathrm{U}_{2}=36 \mathrm{~V}, \quad \mathrm{R}_{2}=\mathrm{r}, \quad \mathrm{r}=? Ukupni je otpor od n serijski spojenih vodiča R=R_{1}+R_{2}+R_{3}+\ldots+R_{n} . Ukupni je otpor od 2 serijski spojena vodiča R=R_{1}+R_{2} Ohmov zakon je temeljni zakon elektrotehnike. Ako je otpor vodiča uz stalnu temperaturu stalan, kažemo da za vodič vrijedi Ohmov zakon I=\frac{U}{R} gdje je I jakost struje kroz strujni krug u amperima (A), U napon izvora u voltima (V), R ukupan otpor strujnog kruga u omima (\Omega). Pri serijskom spajanju vodiča kroz sve vodiče teče struja jednake jakosti. Kada Žarulja radi na naponu U_{1} i pritom ima otpor R_{1} jakost struje iznosi: Kada žarulja radi na naponu U_{2} i doda joj se promjenljivi otpornik R_{2} (serijski je spoj otpornika!) jakost struje je I_{2}=\frac{U_{2}}{R_{1}+R_{2}} \Rightarrow I_{2}=\frac{36}{R+r} Budući da žarulja mora normalno svijetliti kao prije, slijedi: I_{1}=I_{2} \Rightarrow \frac{12}{R}=\frac{36}{R+r} \Rightarrow \frac{12}{R}=\frac{36}{R+r} / \cdot \frac{1}{12} \Rightarrow \frac{1}{R}=\frac{3}{R+r} \Rightarrow \frac{1}{R}=\frac{3}{R+r} / \cdot R \cdot(R+r) \Rightarrow \begin{aligned} & \Rightarrow R+r=3 \cdot R \Rightarrow r=3 \cdot R-R \Rightarrow r=2 \cdot R \text {. } \end{aligned} Odgovor je pod D.

Vježba

Žarulja je predviđena da radi na naponu od 12 \mathrm{~V} i pritom ima otpor \mathrm{R} . Na raspolaganju imamo izvor napona od 18 \mathrm{~V}, zanemarivog unutarnjeg otpora i promjenljivi otpornik. Koliki mora biti otpor promjenljivog otpornika da bi žarulja normalno svijetlila? A. \frac{R}{2} B \cdot \frac{R}{3} C. \frac{2 \cdot R}{3} D. 2 \cdot R

Odgovorite

Kako biste odgovorili morate biti logirani
