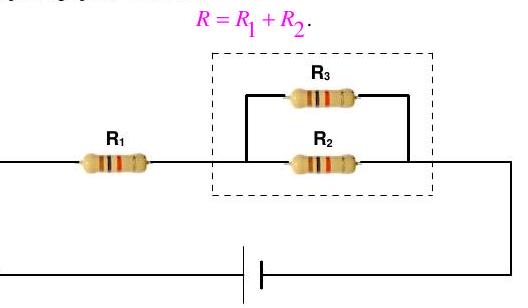

Na slici je prikazan spoj triju otpornika jednakih otpora koji spojeni imaju ekvivalentni otpor R. Koliki je ekvivalentni otpor otpornika kada se iz spoja ukloni otpornik R₃ ? []


Točan odgovor


Halpa

prije 8 mjeseci

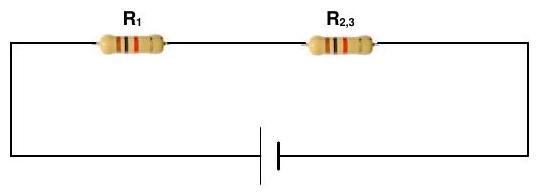

\mathrm{R}_{1}=\mathrm{R}_{2}=\mathrm{R}_{3}=\mathrm{r}, \quad \mathrm{R}_{\mathrm{e}}=? Ukupni otpor \mathrm{R} što ga pruža \mathrm{n} vodiča spojenih u paralelu možemo naći iz izraza \frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}+\ldots+\frac{1}{R_{n}} Recipročna vrijednost ukupnog otpora jednaka je zbroju recipročnih vrijednosti paralelno vezanih otpornika. Ukupni otpor R što ga pružaju 2 vodiča spojena u paralelu možemo naći iz izraza \frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}} \Rightarrow R=\frac{R_{1} \cdot R_{2}}{R_{1}+R_{2}} . Ukupni je otpor od n serijski spojenih vodiča R=R_{1}+R_{2}+R_{3}+\ldots+R_{n} . Ukupni je otpor od 2 serijski spojena vodiča Otpornici R_{2} i R_{3} paralelno su spojeni pa je njihov ekvivalentni otpor jednak: R_{2,3}=\frac{R_{2} \cdot R_{3}}{R_{2}+R_{3}} \Rightarrow R_{2,3}=\frac{r \cdot r}{r+r} \Rightarrow R_{2,3}=\frac{r^{2}}{2 \cdot r} \Rightarrow R_{2,3}=\frac{r^{2}}{2 \cdot r} \Rightarrow R_{2,3}=\frac{r}{2} Budući da je ekvivalentni otpor cijeloga kruga jednak R, slijedi: R=R_{1}+R_{2,3} \Rightarrow R=r+\frac{r}{2} \Rightarrow R=\frac{3}{2} \cdot r \Rightarrow \frac{3}{2} \cdot r=R \Rightarrow \frac{3}{2} \cdot r=R / \cdot \frac{2}{3} \Rightarrow r=\frac{2}{3} \cdot R . Svaki otpornik \mathrm{R}_{1}, \mathrm{R}_{2} i \mathrm{R}_{3} ima otpor r=\frac{2}{3} \cdot R. \begin{aligned} &\text { Kada iz spoja uklonimo otpornik } \mathrm{R}_{3} \text { ekvivalentni otpor iznosi: } \\ &\qquad R_{e}=R_{1}+R_{2} \Rightarrow R_{e}=r+r \Rightarrow R_{e}=2 \cdot r \Rightarrow R_{e}=2 \cdot \frac{2}{3} \cdot R \Rightarrow R_{e}=\frac{4}{3} \cdot R \end{aligned} Odgovor je pod \mathrm{C}. Vježba 283 Odmor! \section{Rezultat:}
