Tri otpornika čiji su otpori R₁ = 200Ω, R₂ = 400Ω, R₃ = 800Ω povezani su: a) serijski b) usporedno (paralelno). Koliki su im ukupni otpori?


Točan odgovor


Halpa

prije 7 mjeseci

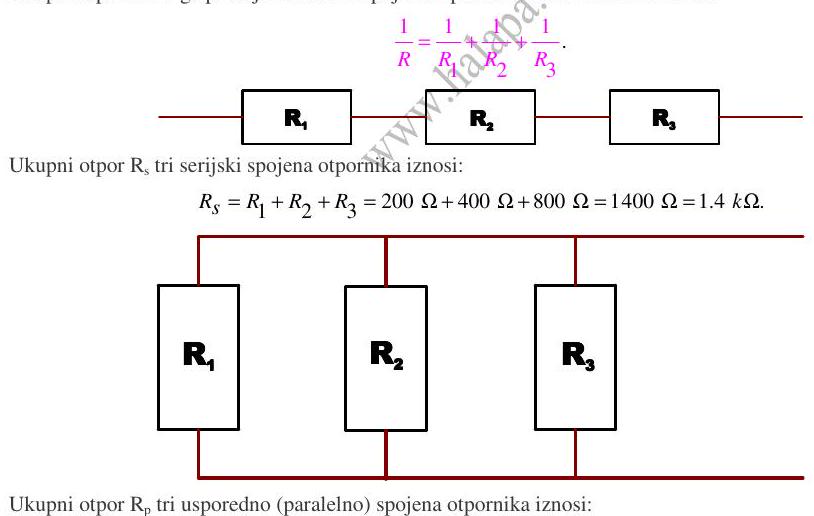

\mathrm{R}_{1}=200 \Omega, \quad \mathrm{R}_{2}=400 \Omega, \quad \mathrm{R}_{3}=800 \Omega, \quad \mathrm{R}_{\mathrm{s}}=?, \quad \mathrm{R}_{\mathrm{p}}=? Ukupni je otpor od n serijski spojenih vodiča R=R_{1}+R_{2}+R_{3}+\ldots+R_{n} . Ukupni otpor tri serijski spojena vodiča R=R_{1}+R_{2}+R_{3} . Ukupni otpor R što ga pruža n vodiča spojenih u paralelu možemo naći iz izraza \frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}+\ldots+\frac{1}{R_{n}} . Recipročna vrijednost ukupnog otpora jednaka je zbroju recipročnih vrijednosti paralelno vezanih otpornika. Ukupni otpor \mathrm{R} što ga pružaju tri vodiča spojena u paralelu možemo naći iz izraza R_{S}=R_{1}+R_{2}+R_{3}=200 \Omega+400 \Omega+800 \Omega=1400 \Omega=1.4 \mathrm{k} \Omega . \begin{aligned} \frac{1}{R_{p}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}} & \Rightarrow \frac{1}{R_{p}}=\frac{1}{200 \Omega}+\frac{1}{400 \Omega}+\frac{1}{800 \Omega} \Rightarrow \frac{1}{R_{p}}=\frac{4+2+1}{800 \Omega} \Rightarrow \\ & \Rightarrow \frac{1}{R_{p}}=\frac{7}{800 \Omega} \Rightarrow R_{p}=\frac{800}{7} \Omega . \end{aligned} Ili ovako:

Vježba

Na koji napon je priključen potrošač, ako njime prolazi struja 60 A, a električna otpornost potrošača je 100 \mathrm{~m} \Omega ?
