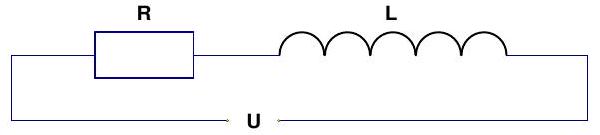

Zavojnica i otpornik otpora 25Ω serijski su spojeni na izvor izmjeničnoga napona 20 V i frekvencije 50 Hz. Omski otpor zavojnice je 10Ω, a njezin induktivitet 0.1H. Kolika struja prolazi zavojnicom?


Točan odgovor


Halpa

prije 10 mjeseci

\mathrm{R}_{1}=25 \Omega, \quad \mathrm{U}=20 \mathrm{~V}, \quad v=50 \mathrm{~Hz}, \quad \mathrm{R}_{2}=10 \Omega, \quad \mathrm{L}=0.1 \mathrm{H}, \quad \mathrm{I}=? Ukupni je otpor od n serijski spojenih vodiča R=R_{1}+R_{2}+R_{3}+\ldots+R_{n} . Ukupni je otpor od 2 serijski spojena vodiča R=R_{1}+R_{2} U krugu izmjenične struje osim omskog, javlja se: - induktivni otpor: R_{L}=L \cdot \omega \Rightarrow R_{L}=L \cdot 2 \cdot \pi \cdot v Ako se u krugu izmjenične struje nalazi serijski spoj omskog i induktivnog otpora impedancija Z iznosi Z=\sqrt{R^{2}+R_{L}^{2}} gdje je R omski (radni) otpor, R_{L} induktivni otpor koji se računa po formuli R_{L}=L \cdot 2 \cdot \pi \cdot v, gdje je L induktivitet zavojnice, v frekvencija. Ohmov zakon za krug izmjenične struje glasi: Z=\frac{U}{I}=\text { konst. } Zavojnica i otpornik serijski su spojeni pa je ukupni omski (radni) otpor jednak: R=R_{1}+R_{2}=25 \Omega+10 \Omega=35 \Omega \text {. } Struja koja prolazi zavojnicom iznosi: \begin{aligned} I=\frac{U}{Z} & \Rightarrow I=\frac{U}{\sqrt{R^{2}+R_{L}^{2}}} \Rightarrow I=\frac{U}{\sqrt{R^{2}+(2 \cdot \pi \cdot v \cdot L)^{2}}}=\\ &=\frac{\sqrt{(35 \Omega)^{2}+\left(2 \cdot \pi \cdot 50 \frac{1}{s} \cdot 0.1 H\right)^{2}}}{\left.\sqrt{\left(20^{2}\right.}\right)}=0.43 A . \end{aligned}

Vježba

Zavojnica i otpornik otpora 25 \Omega serijski su spojeni na izvor izmjeničnoga napona 40 \mathrm{~V} i frekvencije 50 \mathrm{~Hz}. Omski otpor zavojnice je 10 \Omega, a njezin induktivitet 0.1 \mathrm{H}. Kolika struja prolazi zavojnicom? Rezultat: \quad 0.85 \mathrm{~A} .
